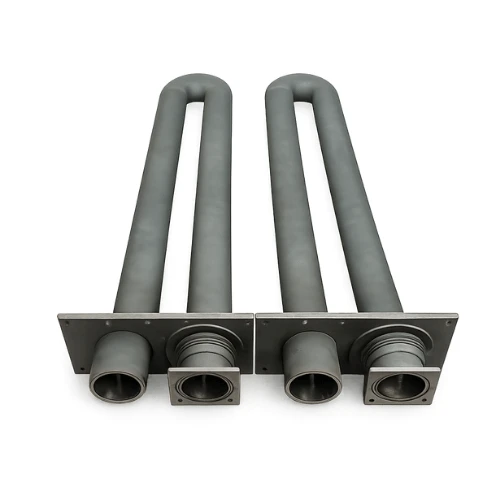

Name: Ķīnas starojuma cauruļu ražotāju piegādātāju rūpnīca - Pielāgota starojuma caurule - WELONG
Brand: Welong
SKU: 250139062

Apraksts

Nosūtīt pieprasījumu

Specifikācija

Materiāls	HU, HT, HK, HP, HW, HH 24/24NbTiZr, 50Cr/50Ni (2,4813), 1,4865, 1,4849, 1,4848, 1,4410, 1,4059, 1,4841, 5,7,84841 vai atbilstoši klienta prasībām.
Standarta	ANSI, ASTM, ASME, DIN, GB,
*Izmērs (LWH)*	Saskaņā ar klientu zīmējumiem
Svars	50-3600 kg
Caurules garums	Līdz 4500 mm
Sienas biezums	Lielāks vai vienāds ar 6,5 mm
Caurules konfigurācija	W-Tips, U-Tips, I-Tips, pielāgoti dizaini
Darba temperatūra	Līdz 1200 grādiem (atkarībā no sakausējuma pakāpes)
Process	Centrbēdzes liešana + montāža + metināšana + apstrāde
Pieteikums	Termiskās apstrādes krāsnis\\Nepārtrauktas rūdīšanas līnijas (CAL) \\Nepārtrauktas galvanizācijas līnijas (CGL) \\Rulļveida pavarda krāsnis \\Aglomerācijas krāsnis\\ Rūpniecisko krāšņu sistēmas
Kalpošanas laiks	Rūdīšanas krāsns: vairāk nekā 1 gads; Rūdīšanas krāsns: 3 gadi vai vairāk; Gāze-kurināma starojuma caurule: lielāka vai vienāda ar 2 gadiem*

Kam tiek izmantotas starojuma caurules?

Izstarojuma caurules tiek plaši izmantotas augstas temperatūras{0}}rūpnieciskās krāsnīs, kur efektīva siltuma pārnese, izturība pret oksidēšanu un ilgtermiņa uzticamība ir ļoti svarīga.

Nepārtrauktās atlaidināšanas līnijas (CAL)

Nepārtrauktās cinkošanas līnijas (CGL)

Rullīšu pavardu krāsnis

Termiskās apstrādes krāsnis

Spilgtas rūdīšanas krāsnis

Saķepināšanas krāsnis

Kontrolējamas atmosfēras krāsnis

Partiju un zvanu krāsnis

Tērauda sloksņu apstrādes līnijas

Melno metālu termiskās apstrādes līnijas-

Pieprasiet cenu Radiant Tube

Lai palīdzētu mums sniegt precīzu citātu, lūdzu, dalieties ar šādu informāciju: Zīmējums vai fotoattēlu paraugi, Ruļļa diametrs un garums, Materiāla prasības, Daudzums.

Nosūtiet pieprasījumu tūlīt

Vai pietiek ar Patīk{0}}priekš-Līdzīgam starojuma caurules nomaiņai?

Ja esošās starojuma caurules izliekas, plaisā vai zvīņojas pirms plānotā nomaiņas intervāla, pasūtot tādu pašu materiālu un izmērus, daļa var tikt reproducēta{0}}, taču tā var arī atkārtot to pašu bojājumu.

ElsevierInženiertehnisko kļūdu analīzerakstā "KHR35H starojuma cauruļu augstas temperatūras korozija un mikrostruktūras pasliktināšanās nepārtrauktās atlaidināšanas krāsnī" tika ziņots par deformāciju centrbēdzes veidā izlietās KHR35H starojuma caurulēs pēc augstas -temperatūras ekspluatācijas. Lietā redzams, ka, izvēloties nomaiņu, jāņem vērā faktiskie darbības apstākļi{4}, nevis tikai oriģinālais zīmējums un materiāla kategorija.

Pārvērtiet savus neveiksmes pierādījumus par labāku nomaiņas specifikāciju

Iegādājoties centrbēdzes lietās starojuma caurules, nomaiņas pārskatā jāņem vērā:

Faktiskā krāsns un caurule{0}}metāla temperatūra

Atmosfēra caurules iekšpusē un ārpusē

Caurules orientācija un neatbalstīts laidums

Degļa stāvoklis un atkārtoti karstie punkti

Iepriekšējo bojājumu atrašanās vieta un izskats

Novērtējot centrbēdzes starojuma cauruļu rūpnīcu, pārbaudiet, vai šie darbības nosacījumi ir pārskatīti, pirms piegādātājs iesaka sakausējumu, sieniņu biezumu vai caurules konfigurāciju.

Rūpniecisko krāšņu starojuma cauruļu ražotājs

Nosūtiet mums savu pašreizējo zīmējumu, darba temperatūru, krāsns atmosfēru, bojājumu fotoattēlus un nepieciešamo daudzumu. Mēs izmantosim šos datus, lai pārskatītu nomaiņas prasības un sagatavotu ražošanas piedāvājumu un piedāvājumu, pamatojoties uz jūsu krāsns apstākļiem.

Nosūtiet pieprasījumu tūlīt

W-Tips, U-Tips vai I-Tips: kura konfigurācija atbilst jūsu krāsnij?

Izstarojuma caurules konfigurācijas izvēle nav tikai formas izvēles jautājums. Katrs dizains ietekmē pieejamo starojuma virsmu, uzstādīšanas vietu, līkumu skaitu, atbalsta izvietojumu un savietojamību ar esošajiem degļa un izplūdes savienojumiem.

Novērtējot W-tipa starojuma cauruļu ražotāju, galvenais jautājums ir par to, vai piedāvātā konfigurācija atbilst jūsu krāsns izkārtojumam un siltuma

Konfigurācija

Kur tas iederas

Kas prasa uzmanību

V-Veids

Piemērots, ja ir nepieciešams garāks starojuma ceļš un plašāks siltuma pārklājums noteiktā krāsns zonā

Vairākas kājas un līkumi padara izmēru izlīdzināšanu, atbalsta pozīcijas un izplešanās pielaidi īpaši svarīgu

U-Veids

Praktiska iespēja, kur nepieciešams kompakts atgriešanās ceļš ar mazāku līkumu skaitu nekā W{0}}Type montāža

Jāpārbauda saistība starp degļa kāju, atgriešanās kāju, līkumu un izplūdes savienojumu

I-Rakstīt

Apsvērts, kur taisnas caurules izvietojums atbilst pieejamajai krāsns telpai un apkures izkārtojumam

Efektīvajam apsildāmajam garumam, gala savienojumiem, orientācijai un neatbalstītam laidumam ir jāatbilst esošajai iekārtai

Pielāgots dizains

Izmanto, ja standarta konfigurācijas neatbilst oriģinālajām saskarnēm, instalācijas ierobežojumiem vai nomaiņas prasībām

Pirms ražošanas jānosaka atloku atrašanās vietas, cauruļu atstatums, līkumi, balsti un montāžas izmēri

Neviena konfigurācija nav automātiski pārāka katrā krāsnī. T U-Tipa caurules nodrošina vienkāršāku atgriešanās ceļu, savukārt I-tipa caurules var būt piemērotākas, ja krāsns izkārtojumam nepieciešama taisna uzstādīšana.

Nestandarta nomaiņai -pielāgota starojuma cauruļu liešana ļauj izgatavot cauruļu sekcijas, līkumus, atlokus un balstus ap esošajām instalācijas saskarnēm. Galīgajā dizainā ir jāsaglabā izmēru savietojamība, vienlaikus ņemot vērā veidu, kā caurule tiek atbalstīta un tai ļauj paplašināties darbības laikā.

Kāpēc izvēlēties mūs

Kā profesionālam starojuma cauruļu ražotājam Welong ir vairāk nekā 30 gadu pieredze rūpniecisko krāšņu sistēmu centrbēdzes karstumizturīgu sakausējumu sastāvdaļu ražošanā. Mums ir plaša pieredze krāsns ruļļu, starojuma cauruļu, izlietņu ruļļu, stabilizatora ruļļu un citu svarīgu komponentu ražošanā. Mūsu izstarojošās caurules, kas paredzētas nepārtrauktai darbībai augstā temperatūrā un termiskā ciklā, piedāvā izcilu siltuma pārneses efektivitāti, izcilu izturību pret oksidāciju un termisko nogurumu, kā arī pagarinātu kalpošanas laiku, palīdzot klientiem samazināt apkopes dīkstāves laiku un uzlabot krāsns darbības efektivitāti.

Uzlabotas centrbēdzes liešanas zināšanas

Uzlabotā centrbēdzes liešanas tehnoloģija nodrošina izcilu metalurģisko struktūru, izcilu oksidācijas izturību un ilgāku kalpošanas laiku.

Pabeigt{0}}pašražošanu

No liešanas un apstrādes līdz metināšanai, montāžai, testēšanai un galīgajai pārbaudei, visi galvenie ražošanas procesi tiek pārvaldīti-uz vietas, lai nodrošinātu nemainīgu kvalitāti un uzticamu izpildes laiku.

Ražošana pēc pasūtījuma

Produktus var izgatavot pēc klientu rasējumiem, paraugiem vai reversās inženierijas prasībām.

Inženiertehniskais atbalsts

Pieredzējuši inženieri sniedz atbalstu materiālu atlasei, struktūras optimizācijai un veiktspējas uzlabošanai.

ISO 9001 kvalitātes nodrošināšana

Stingra ISO 9001 sertificēta kvalitātes vadības sistēma nodrošina nemainīgu produktu kvalitāti un uzticamību.

1 gada produkta garantija

Uz visiem produktiem attiecas viena gada-garantija, izņemot normālas dilstošās daļas.

Lietas pret gatavām starojuma caurulēm: kurš dizains atbilst jūsu krāsnij?

Nav universālas atbildes, vai labākas ir lietās vai izgatavotās starojuma caurules. Pareizā izvēle ir atkarīga no darba temperatūras, apkures cikliem, krāsns balstiem un nepieciešamā siltuma sadales.

Centrbēdzes lietās starojuma caurules

parasti tiek izvēlēti nepārtrauktai augstas{0}temperatūras apkalpošanai, kur prioritāte ir pretestība šļūdei un konstrukcijas stabilitāte. Tomēr to smagākas sienu daļas palielina caurules svaru un termisko masu, tāpēc ir jāpārskata krāsns balstu un uzsildīšanas prasības.

Izgatavotas starojuma caurules

var izmantot plānākas, vieglākas sekcijas ātrākai termiskai reakcijai un mazākai atbalsta slodzei. Tos var arī vieglāk salabot, taču to metinātajiem savienojumiem un līkumiem jābūt pareizi izstrādātiem atkārtotai termiskai cikliskumam.

Tāpēc lēmumam ir jābūt balstītam uz kopējām ekspluatācijas izmaksām,{0}}ieskaitot kalpošanas laiku, enerģijas patēriņu, apkopi un neplānotu dīkstāvi{1}, nevis tikai iegādes cenu.

Vai starojošāks virsmas laukums nozīmē augstāku efektivitāti?

Lielāka caurules virsma var sadalīt siltumu plašākā krāsns laukumā, taču vienkārša caurules garuma vai līkumu pievienošana negarantē labāku efektivitāti.

Efektīvai starojuma caurules konstrukcijai jābūt līdzsvarotai:

Izstarojošās virsmas laukums un krāsns pārklājums

Caurules{0}}virsmas temperatūras vienmērīgums

Degļa jauda un liesmas virziens

Iekšējā dūmgāzu-cirkulācija un spiediena zudums

Caurules svars, balsti un termiskā izplešanās

Ja deglis un gāzes -plūsmas konstrukcija nevar vienmērīgi uzsildīt visu virsmu, papildu laukums var izveidot karstu degļa sānu daļu un vēsāku atgriezes sekciju. Tas samazina lietderīgo siltuma pārnesi un var palielināt vietējo termisko stresu.

Kvalitātes kontrole

Kā profesionāla starojuma cauruļu rūpnīca Welong piemēro visaptverošas kvalitātes kontroles procedūras, lai nodrošinātu nemainīgu produktu kvalitāti un uzticamību. Pārbaudes aprīkojumā ietilpst spektrometri, metalogrāfiskie mikroskopi, universālās testēšanas iekārtas, Rokvela cietības testeri, raupjuma testeri, hidrostatiskā spiediena pārbaudes iekārtas un digitālie temperatūras regulatori.

Izejvielu pārbaude

Ķīmiskā sastāva analīze

Izmēru pārbaude

Krāsu caurlaidības pārbaude (PT)

Hidrostatiskā spiediena pārbaude (ūdens spiediena pārbaude)

Cietības pārbaude pēc pieprasījuma

Metalogrāfiskā ekspertīze pēc pieprasījuma

Mehānisko īpašību pārbaude pēc pieprasījuma

Mūsu lietas

Drošs iepakojums ar dzelzs statīviem, -izturīgām koka kastēm vai pielāgotiem risinājumiem, uzticamu izpildes laiku un veiksmīgu projektu piegādi visā pasaulē.

industrial furnace radiant tubes manufacturer

long-life heating radiant tubes manufacturer

Mūsu rūpnīca

Sertifikāti

ISO 9001:2015

ISO 9001:2015

Sertifikāta nosaukums

FAQ

J: Vai starojuma cauruļu sildītāji ir efektīvi?

A: Radiācijas cauruļu sildītāji piedāvā efektīvu telpu apsildīšanas veidu gan enerģijas patēriņa, gan to saražotā siltuma efektivitātes ziņā. To spēja nodrošināt tiešu, vienmērīgu apkuri ar samazinātu enerģijas patēriņu padara tos par pārliecinošu izvēli tiem, kas vēlas optimizēt savus apkures risinājumus.

J: Vai starojuma sildītājs ir lēts ekspluatācijā?

A: Izstarojošo sildītāju ekspluatācija var būt salīdzinoši lēta. To efektivitāte un mērķtiecīgās apkures iespējas padara tos par rentablu iespēju daudziem lietotājiem, lai gan precīzas ekspluatācijas izmaksas būs atkarīgas no individuāliem apstākļiem un konkrētā izmantotā starojuma sildītāja veida.

J: Vai starojuma sildītāji patiešām darbojas?

A: Izstarojošie sildītāji ir efektīvi, jo īpaši nodrošinot tiešu, lokālu siltumu ar minimālu enerģijas patēriņu. To funkcionalitāte gan iekštelpu, gan āra apstākļos, kā arī tūlītējs siltums, ko tie nodrošina, padara tos par praktisku apkures risinājumu dažādiem scenārijiem.

J: Ko dara starojuma cauruļu sildītājs?

A: Izstarojuma cauruļu sildītājs piedāvā ļoti efektīvu risinājumu lielu platību sasilšanai. Tā spēja taupīt enerģiju palielina tā pievilcību, padarot to par iecienītu iespēju dažādos apstākļos, tostarp komerciālā, rūpnieciskā un āra vidē.

J: Kā darbojas starojuma caurules?

A: Kad sildītājam tiek piegādāta strāva, džoula sildīšanas dēļ rodas siltums. Šis siltums tiek pārnests no elektriskā sildītāja uz starojuma cauruli ar starojumu. Un tad tālāk, no starojuma caurules līdz karsējamam materiālam. Materiāls tiek uzkarsēts, apstarojot no starojuma caurules.

J: Kāda ir atšķirība starp konvekcijas un starojuma caurulēm?

A: Starojuma siltums sasilda objektus un virsmas, nesasildot gaisu starp tām. Šie objekti tieši sasilst un izstaro atpakaļ. Konvekcija sasilda gaisu, kas ir trīskārša neefektivitāte.

J: Ko nozīmē starojuma caurules?

A: Apkures sistēmas veiktspēja ir atkarīga ne tikai no krāsns degļa, bet arī no starojuma caurulēm. Izstarojuma cauruļu mērķis ir ar apstarošanas palīdzību nodot siltumu slodzei. Siltuma apmaiņa notiek, kad degšanas dūmus ģenerē deglis un pēc tam tie tiek novadīti caur cauruli.

J: Cik ilgi darbojas starojuma siltuma caurules?

A: Šīs plastmasas caurules var kalpot no 30 līdz 50 gadiem. Tomēr, tā kā ūdenim ir jāuzsilda un jāplūst cauri sistēmai, ir nepieciešams arī apkures katls un sūknis. Jūs varat sagaidīt, ka apkures katls kalpos 15-20 gadus, bet sūknis var neizdoties pēc desmit gadiem.

J: Cik dziļai jābūt starojuma caurulei?

A. Vislielākā veiktspēja simulācijām, ko veicu, tiek sasniegta, kad caurule ir centrēta apmēram 3/4 collas zem plātnes virsmas (apmēram 25,1 Btu/h/ft2 100º ūdens temperatūrā). Nolaižot cauruli tā, lai tās centrs atrastos 2 collas zem plātnes virsmas (piem., caurule, kuras centrā ir 4 collu plātnes biezums), jauda samazinās līdz 23,8 Btu/h/ft2.

J: Kāda ir starojuma caurules funkcija?

A: Keramikas vai metāla caurule, kas atdala gāzes degli (vai elektrisko elementu) no krāsns atmosfēras. Metode kurtuves sildīšanai, nepiesārņojot gāzes atmosfēru ar apkures gāzes sadegšanas produktiem.

J: Kāds ir starojuma caurules sastāvs?

A. Caurules parasti ir izgatavotas no tādiem materiāliem kā nerūsējošais tērauds vai keramika, nodrošinot izturību pret koroziju, kā arī augstas{0}}temperatūras vidēs.

J: Cik bieza ir starojuma caurule?

A: Visizplatītākie izmēri ir 3/8", 1/2", 5/8" un 3/4". Parasti dzīvojamo telpu Infloor Heating System® mēs iesakām 3/8" un 1/2" caurules. Caurules izmērs nosaka plūsmas ātrumu, ko var sasniegt, kā arī norāda maksimālo cilpas garumu, pamatojoties uz galvas spiedienu.

J: Cik dziļai starojuma caurulei jābūt betonā?

A: Esmu lasījis, ka starojuma caurules jānovieto tuvāk virsmai un ir ieteicama 1″ līdz 2″.

J: Vai izstarojošām caurulēm vajadzētu būt virs vai zem armatūras?

A: Ja vien īpaši konstrukcijas apsvērumi neprasa citādi, caurules vienmēr jānovieto virs stiegrojuma, lai tās paliktu tuvāk plātnes virsmai. Ja izmantojat metinātu stiepļu sietu, pēc iespējas vēlēsities izvēlēties loksnes, nevis ruļļus.

J: Kā darbojas starojuma caurules?
