During the drawing process of high-speed steel wire, intense friction and compression occur between the wire and the die, resulting in severe plastic deformation of the wire. This process can lead to the formation of drawing-related defects on both the surface and the interior of the wire, thereby affecting its ductility. Under different drawing process conditions, the tensile and compressive stresses experienced by the wire vary significantly, kas noved pie atšķirībām defektu tipā, daudzumā, smagumā un atrašanās vietā, galu galā ietekmējot tērauda stieples veiktspēju .
Pēc zīmēšanas uz virsmas un ātrgaitas tērauda stieples iekšpusē var parādīties dažāda veida defekti:
(1) Virsmas plaisas
1. attēlsParāda ātrgaitas tērauda stieples virsmas morfoloģiju pēc zīmēšanas (melnā bultiņa attēlā norāda zīmējuma virzienu) . Var redzēt, ka pēc deformācijas smalkas rievas parādās vienmērīgi uz stieples virsmas .. Tādai pašai plaisai var būt ievērojami atšķirīgs platums dažādās vietās .}}}}}}}}, garums, platums, un microkra dziļums, microkracra microkracracracracracrack. Parametri, piemēram, samazinājums par caurlaidi un zīmēšanas ātrumu .
1. attēls
(2) iekšējie mikroidi
2. attēlsdisplays the longitudinal cross-sectional microstructure of high-speed steel wire after drawing. It reveals that carbides within the wire fracture during the drawing process, with larger carbides breaking preferentially. These fractured carbides do not show significant separation. Obvious micropores can be observed at the interface between the primary carbides and the Matrix . Tā kā rodas deformācija, dažas mikroporas tiek aizpildītas un aizvērtas ar metāla matricu . Turpretī pats matricā {.}}. tiek veidoti salīdzinoši mazāk mikrovoīdu.
2. attēls
(3) iekšējie lineārie defekti

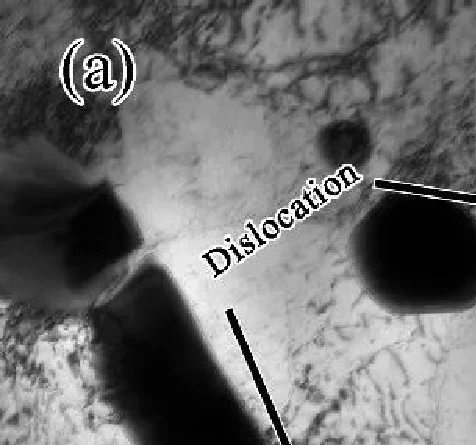

3. attēlsPiedāvā TEM mikrostruktūru ātrgaitas tērauda stieplei pēc zīmēšanas ., tas parāda ievērojamu dislokācijas reizināšanu un izteiktu dislokācijas ieskatu {. karbīdi un graudu robežas, kas stingri kavē dislokācijas kustību, izraisot dislokācijas kaudzi šajos reģionos .. tie . Dislokācijas blīvuma palielināšanās noved pie stieples cietības palielināšanās pēc deformācijas zīmēšanas .
3. attēls
Zīmēšanas defekti ātrgaitas tērauda stieplē noved pie vilkmes samazināšanās, un tas var pat izraisīt priekšlaicīgu un patoloģisku lūzumu . Šie defekti ir cieši saistīti ar zīmēšanas procesu un tiek veiktas sarežģītas izmaiņas tērauda stieples atkvēlināšanas laikā, galu galā ievērojami ietekmējot ātrgaitas tērauda stieples veiktspēju .}}}}}}}}}}}}}}}}}}}}. {3} {3 {3 {3 {3 {and ompounykectececects ”
